Program Timbangan dan Edukasi RS232 (Video:April2022)

Monday, December 28, 2015

Artikel: Kenali Kebutuhan Loadcell Timbangan Anda

Artikel ini hanya pendapat saya saja, dari pengalaman yang saya peroleh dilingkungan kerja saya, semoga informasi ini bermanfaat bagi anda, jangan di gunakan sebagai pedoman.

Untuk informasi lebih detail dan akurat, anda bisa konsultasi ke suplier timbangan…

Ya.. kenali kebutuhan timbangan anda…

Apakah anda butuh untuk menimbang barang yang basah (contoh: udang) ?

Pakai timbangan yang anti air, artinya dalam kondisi basah dan lembab tidak

mempengaruhi penunjukan berat

Berapa kapasitas maximum timbangan anda ?

100-200 kg bisa pakai timbangan jenis platform portable

1 ton – 5 ton biasanya pakai platform agak besar dan berat

20 ton – 60 ton – keatas pakai jembatan timbang atau silo

Kapasitas maximun di sini dapat menentukan jumlah dari loadcell yang terpasang

Sebagai contoh

Untuk timbangan kecil 100 kg biasanya pakai 1 buah loadcell

Untuk timbangan 1 ton - 5 ton biasanya pakai 4 buah loadcell

Untuk timbangan 20 ton keatas biasanya pakai 4 – 8 buah loadcell tergantung panjang platform/jembatan timbangnya

Untuk maximal perbuah loadcell itu tergantung dari kebutuhan penampang platform yang diatasnya tempat beban material ter timbang, bingung….

Saya beri contoh, dilingkungan saya biasanya timbangan yang berat berat

Saya ingin menimbang material 500 kg

Jika pakai timbangan platform yang flat, 4 loadcellnya @ 1000 kg

Jadi maximal beban 1000 x 4 = 4000 kg

Penampang platform ringan, jadi memenuhi

Jika pakai timbangan hopper agregate pada bathingplant

Pakai 6 buah loadcel @ 2000 kg

Jadi max beban 2000 x 6 = 12.000 kg

Karena besi hopper/penampungan beban sangat berat, ini juga memenuhi

Untuk setting maximal kapasitas pada indicator timbangan nilainya minimal 25 % dari total beban maximal dari loadcell
contoh 4 buah loadcell yang masing masing kekuatan loadcell 1000
jadi total maximal loadcell 1000 x 4 = 4000 kg
25 % nya = 1000 kg
jadi untuk setting kapasitas maximal pada indicator 1000 kg
untuk ketelitian bisa 1 kg atau 0.5 kg
ini tergantung kebutuhan dan standar metrologi

cara setting maximal dan ketelitian timbangan ini, bisa anda lihat pada buku manualnya masing masing

LoadCell adalah sensor tekan beban, terbuat dari media: alminium,besi,stainlessteel

Respon loadcell tergantung dari kapasitas total maximal loadcell itu sendiri

Jika loadcell anda 20 kg, untuk respon bisa anda tekan pakai tangan

Jika loadcell anda 30 ton untuk respon, ya dipasang pada jembatan timbang, dibebani pakai mobil

Respon ini perubahan nilai tahanan yang ada di loacell tersebut, untuk di terjemahkan penunjukannya pada angka berat di indicator timbangan

Semakin berat max beban loadcell, semakin berat pula material yg di timbang

Berikut ini untuk mengkoneksi 4 loadcell jembatan timbang @ 30 ton jenis loadcell bola

Dengan kapasitas maximal indicator di setting 50.000 kg, ketelitian 10 kg

Langkah

Siapkan informasi warna kabel loadcel tersebut untuk E+ E- S+ S- , anda bisa lihat disertifikatnya

Jika tidak ada, cari di google keywoard: loacell wiring colour + merk / jenis apa ?

Siapkan junction box, isinya pcb untuk mengkoneksi 4 loadcel secara paralel
Siapkan indicator timbangannya sebagai penunjuk berat

Untuk informasi warna kabel bisa di lihat pada sertifikatnya loadcell bola tsb

E+ Merah S+ Hitam

E- Putih S- Biru

PCB junction box, anda bisa beli yang sudah jadi, atau bikin sendiri, jalurnya paralel

Untuk ke Indicator timbangan, anda bisa lihat pada manual booknya, cara koneksi, setting, kalibrasi.

Maaf, di sini saya tidak menjelaskan secara rinci, hubungi teknisinya aja…

Untuk artikel ini sebagai wawasan saja, jangan digunakan untuk pedoman, karena kebutuhan equipment elektronik timbangan itu fleksible, disesuaikan dengan kondisi lapangan.

gambar dibawah ini sudah terpasang di jembatan timbang

Semoga penjelasan global ini bermanfaat, terima kasih

Surabaya/Sidoarjo, 28 - 12 - 2015

Programer: Antok

Pendukung/Teknisi: Marsono

1. Buat Simulator Loadcell dulu
2. Belajar Kalibrasi A12E

3. Belajar Kalibrasi CAS CI-2001A/B

keyword
Weighing Software,weight Data Capture,Weight Data Capture Software,Software Solutions for Weighing Scales
Scale & Weighing Software,Truck Scale Software, Truck Scale Data Management Software
Weighing Systems software,Standard Version Windows Base Weighbridge Application Software
Digital Weighing Scale Weighbridge Software,software and scales

Friday, November 6, 2015

Artikel: Pemasangan Loadcell Jembatan Timbang yang SALAH

Untuk ini jenis Loadcell Tabung / Kompresion
Semoga ini menjadi bahan informasi untuk mengecek ulang posisi loadcell
sebelum jembatan timbang anda di tutup besi atasnya dan digunakan nimbang truck

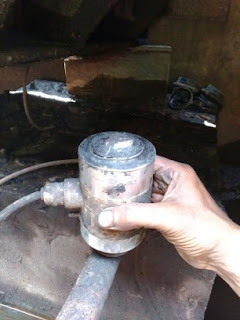

Perhatikan Posisi Miring

Ini akibatnya besi yang bawah terkikis hampir mendekati chasing loadcell

Foto oleh: antok dan fadilah

keyword
Weighing Software,weight Data Capture,Weight Data Capture Software,Software Solutions for Weighing Scales
Scale & Weighing Software,Truck Scale Software, Truck Scale Data Management Software
Weighing Systems software,Standard Version Windows Base Weighbridge Application Software
Digital Weighing Scale Weighbridge Software,software and scales

Monday, October 19, 2015

Artikel: Info LoadCell dengan Sertifikat ( 5 Jenis ) nanti di tambah

Informasi Sertifikat ini sebagai acuan untuk mengetes loacell
Double click pada gambar untuk lebih jelas

Loadcel Bola Jembatan Timbang Kap. 25 Ton

Loadcel Untuk Silo

Loadcell Batangan

Loadcell ZemicTabung Jembatan Timbang

Loadcell Kubota Bola

ok sementara itu , nanti saya tambah lagi

keyword
Weighing Software,weight Data Capture,Weight Data Capture Software,Software Solutions for Weighing Scales
Scale & Weighing Software,Truck Scale Software, Truck Scale Data Management Software
Weighing Systems software,Standard Version Windows Base Weighbridge Application Software
Digital Weighing Scale Weighbridge Software,software and scales

Monday, October 12, 2015

Artikel: Kenali LoadCell Timbangan Anda, Cara Mengetahui LoadCell Rusak pakai AVO

Belajar Kalibrasi Timbangan Digital

click link Video di bawah ini

Video ProgramAplikasi Jembatan Timbang V.19A

Buat Simulator LoadCell

Belajar Kalibrasi GSC SGW-3015S

Belajar Kalibrasi Indicator A12

Belajar Kalibrasi CAS CI-2001A/B

Belajar Kalibrasi A9+P

Instalasi Loadcell di Jembatan Timbang

Kenali LoadCell Timbangan Anda

Jenis Loadcell ada Dua, Loadcell Analog dan Loadcell Digital

Untuk artikel ini dibahas Loadcell Analog saja, tidak berlaku untuk Loadcell Digital

Artikel ini hanya pendapat saya saja, dari pengalaman yang saya peroleh dilingkungan kerja saya

LoadCell adalah sensor tekan, terbuat dari media: alminium,besi,stainlessteel yang presisi, dan di dalamnya terdapat cell sensor perubahan fisiknya

Didalam loadcell terdapat suatu lempengan yang melekat flat pada medianya

Lempengan ini berupa tahanan resistansi (resistor) yang berubah-ubah nilainya jika media mengalami penekanan atau perubahan, jadi memanfaatkan kelenturan dari media tersebut, kelenturan atau perubahan media tsb tidak bisa dilihat dengan mata kita, sangat kecil sekali.

Perubahan nilai tahanan inilah yang di manfaatkan oleh indicator timbangan untuk diterjemahkan ke angka digital yang dapat kita lihat sebagai berat kilogram

Jadi Indicator timbangan mengirimkan tegangan ke loadcell, dan dari loadcell mengembalikan lagi ke Indicator timbangan, jika ada beban maka tahanan yang di loadcell akan berubah, begitu pula tegangan voltase yang di terima Indicator timbangan.

Jadi perubahan tegangan input ke loadcel dan output loadcell ke indicator dalam bentuk analog voltase dirubah menjadi digital sehingga angka berat dapat kita baca.

Perhatikan Gambar dibawah ini

Apa kesamaan dan perbedaanya Loadcell, Resistor,VR di atas

Mereka sama sama dapat menahan arus tegangan DC

Perbedaannya terletak pada fisik dan cara kerja

- Loadcell : nilai tahanan berubah ubah jika fisik ditekan/tarik pakai gaya/beban

- Resistor : nilai tahanan statik, tetap

- VR : nilai tahanan berubah ubah, jika knop di putar pakai obeng

Cara mengetahui LoadCell Rusak menggunaka AVO digital

Gambar di atas menunjukkan LoadCell Normal (ada penampang besi untuk beban) dan yang Rusak, kedua jenis loadcell ini adalah sama, dari fisik memang utuh, tidak ada yang cacat, tapi tidak dari eletriknya.

Siapkan avo meter digital

Setting avo pada Ohm meter untuk mengukur kabel E- dan kabel E+

Perhatikan angka AVO di E- dan E+ yang normal menunjukkan angka 403 ohm dan

yang rusak 854 ohm, perbedaan angka yang signifikan inilah yang dikatakan rusak, jika di aplikasikan maka timbangan tidak bisa di kalibrasi, atau angka timbangan ngacau.

Gambar diatas menunjukkan cara ngetest kabel S- dan kabel S+

untuk S- dan S+ ini yang normal dan yang rusak nilainya sama

jadi bisa di simpulkan yang loadcell yang rusak di bagian E- dan E+

cara mengetest di atas sangatlah mudah karena ada loadcell yang normal sebagai pembanding angka ohm meternya.

Gimana jika tidak ada loadcel yang normal sebagai pembanding ?

Jika anda membeli loadcell, pastikan dapat sertifikat dari pabriknya atau suplier, biasanya di kardusnya

Perhatikan Angka pada sertifikat dan AVO meter, tidak beda jauh, hanya selisih 1 atau 2 digit saja, ini berarti loadcell tersebut Normal

Ke empat kabel tersebut harus tidak boleh kontak dengan besinya, tidak boleh short body

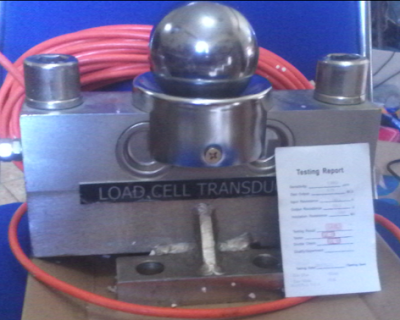

Begitu juga dengan Loadcell Bola 25 ton jembatan timbang ini, ada sertifikatnya

Sertifikat inilah sebagai acuan mengetes loadcell rusak atau normal
atau jika nggak ada sertifikatnya, anda bisa membandingkan dengan loadcell lainnya, karena jembatan timbang umumnya ada 4 loadcell, tentu saja dengan supervisi teknisi yang masang

Ini gambar loadcell yang rusak tadi, di kupas, dihilangkan lapisan karet silikonnya

Lihat ada kabel yang putus, ini terputus saat mengkupas silikonnya

Canggih…khan, melekatkan flat sensor tahanan pada batang almunium

Bisa anda bayangkan betapa rumitnya

Jadi kita beli Loadcell itu sama seperti kita beli BolaLampu pijar, ya jika rusak atau putus ya di buang.

Pikirkan berkali kali jika loadcell anda rusak dan mau di “Service…?”, apanya yg di service…

Ada beberapa hal yang mempengaruhi cara kerja loadcell

1. Kelembapan, biasanya pada timbangan platform yang ditempat basah
   saran mengatasi: setelah dipakai, taruh diluar ruangan kering, jangan di jemur,
   jika sering ditempat basah, beri lampu pijar pada loadcell supaya hangat, ini untuk
   mengusir kelembapan akibat uap air sekitarnya
   pada loadcell jembatan timbang, pastikan kabel tidak terendam air, cek dipipa pipa kabel,
   dan loadcell posisi kering, tidak kotor atau terendam tanah
2. Pemasangan mekanik loadcell yang tidak presisi, miring, dipaksa, overload, patah
3. Pengelasan menggunakan las listrik disekitar loadcell, hati-hati, tanyakan ke teknisinya
4. Arus listrik dari timbangan yang tidak stabil, ini biasanya timbangan menggunakan jenset
5. Yang menjengkelkan: kabel loadcell buat santapan “Tikus”…..

Nah sedikit informasi ini semoga dapat menambah wawasan anda.

Terima kasih....Antok, Surabaya, 12 Oktober 2015

1. Buat Simulator Loadcell dulu
2. Belajar Kalibrasi A12E

3. Belajar Kalibrasi CAS CI-2001A/B

Thursday, October 8, 2015

Info: Anti Ground (atasi angka timbangan yang tidak stabil jika konek ke PC)

click Video:
Instalasi Loadcell

Jika indicator timbangan di koneksi dengan komputer dan terjadi masalah pada penunjukan angka berat, ini berarti sistem Grounded pada komputer kurang bagus.

Ok, komunikasi Rs232 dengan timbangan memang agak susah, tidak semudah koneksi hp kita ke pc via usb
faktor yang mempengaruhi adalah Ground/Arde
di timbangan Ground ini adalah ground arus DC , dalam arti jika kita pegang tidak kesetrum
sedangkan Ground yg di PC adalah Ground AC, jika body cpu di test pakai obeng Tespen, maka nyala, ini yang tidak di inginkan, maka solusinya: body cpu atau ikutkan salah satu skrup cpu di beri kabel yang mengandung Ground, caranya: tancapkan besi beton neser ke tanah basah sampai kedalaman 2m, lalu di sambung dengan kabel yang nyambung ke body cpu, coba anda test pakai tespen, jika nggak nyala bearti ok

untuk ground yang baik, di ukur pakai avo meter digital, untuk Plus dapat Plus PLN sedangkan Minus dapat ground beton neser yang di tanam tadi, nilai voltasenya harus mendekai 220vac, baru di katakan itu ground yang baik.

Nah cara tersebut, cara yang saya anjurkan

Tapi kenyataan di lokasi, biasanya perlu cara yang Instan, untuk itu kami bikin konektor sambungan, yang fungsinya "Mengirim data rs232 ke PC tanpa Nyambung"

alat ini bekerja untuk komunikasi Satu Arah, dan pada baudrate: 1200, 2400

juga berfungsi sebagai pengaman timbangan jika di konek dengan alat lain (contoh: Display/PC)
biasanya yang sering rusak, jika menggunakan listrik jenset

untuk program di atas masih Under DOS, untuk Under Window ya sama saja.

Ok. Sekian

keyword
Weighing Software,weight Data Capture,Weight Data Capture Software,Software Solutions for Weighing Scales
Scale & Weighing Software,Truck Scale Software, Truck Scale Data Management Software
Weighing Systems software,Standard Version Windows Base Weighbridge Application Software
Digital Weighing Scale Weighbridge Software,software and scales

Program Jembatan Timbang Ticket Besar Bahasa Inggris – Export ke CSV file - Koneksi: Averyweightronik E1205, GSC, AND, Presica (Data: Customer,Product,Transporter,Driver)

click Video: Instalasi Loadcell:

Program timbangan untuk jembatan timbang

Software Timbangan ini di koneksi dengan indicator:
Averyweightronik E1205, GSC, AND, Presica

TENTANG PRINSIP UTAMA PROGRAM / SOFTWARE ini :

Penimbangan Truck DiLakukan 2 kali timbang

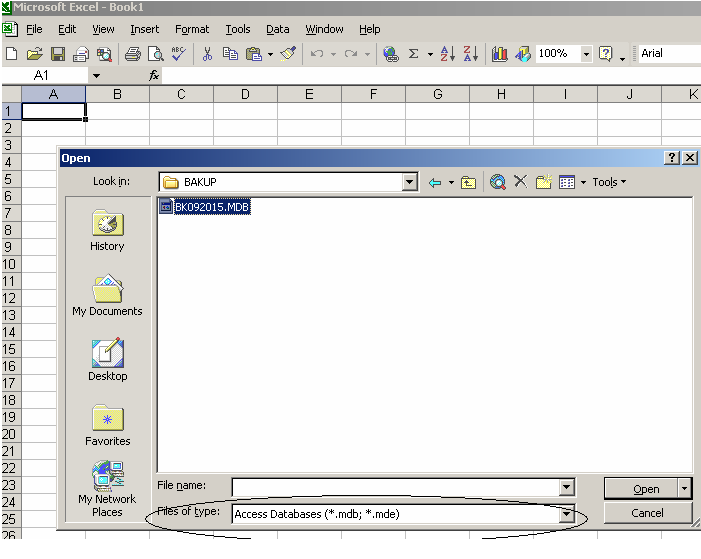

Data Transaksi bisa di Export ke Format CSV file, bisa dibuka lewat EXEL

file ini dalam format text yang di pisahkan dengan koma untuk
kolom kolom data

Software jembatan timbang ini ada 2 Level Operator
Level 1: Bisa semua menu, termasuk penghapusan record truck belum timbang II

- TRANSAKSI - Truck Belum Timbang II – Tombol Hapus - aktif

Level 2: Semua menu, kecuali

- TRANSAKSI - Truck Belum Timbang II – Tombol Hapus

- UTILITY – Export Data

- OPERATOR – Data Operator

Untuk Komuikasi dengan timbangan di butuhkan Serial COM pada komputer,
bisa dilihat di device manager

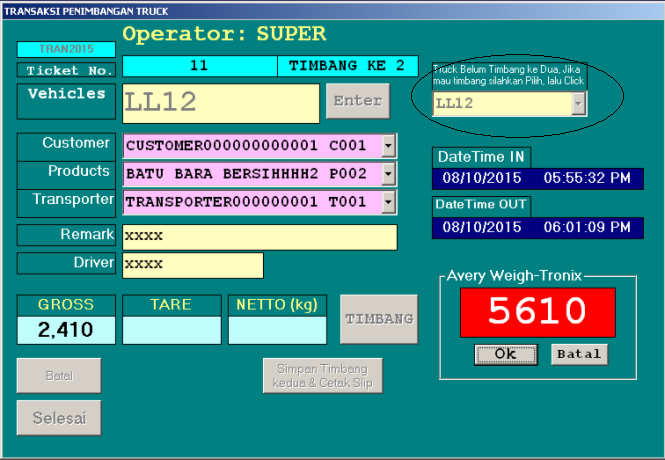

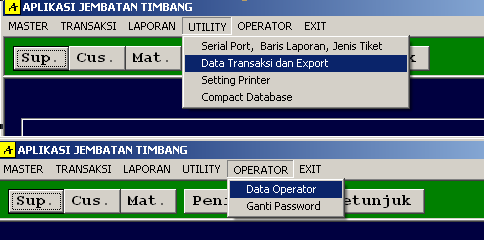

Untuk Tampilan Menunya sbb:

Pemilihan menu atau form, bersifat gantian, jadi anda harus close windows dulu jika mau akses menu yang lainnya

Untuk pertama kali manjalankan, lakukan pengisian Master Customer,Products,Transporter

ini adalah contoh master Customer, untuk master Products dan Transporter sama saja

Masih dalam Form Transaksi

Sudah terkoneksi

Ditambahi Anti Ground untuk transfer data ke PC, karena jika tidak, indicator muncul "Under Range"

Ini tergantung dari lokasi jembatan timbang, jika tanah tidak memungkinkan di pasang Grounded

Export data ke CSV file

File terbentuk

File dibuka lewat Exel

Contoh Struk Ticket 1/2 Hvs, dan laporan font Courier, jadi bisa di cetak di sembarag printer

===============================================================

Program Jembatan Timbangan Harus NOL Dulu, Tabel data Perbulan, Bakup ke Flashdisk Terproteksi Password

Program timbangan untuk jembatan timbang

Cara Kerja Program ini :

Program Timbangan atau Software Timbangan ini hampir sama dengan program jembatan timbang standar STD001 hanya saja ada tambahan:

- Proses Transaksi Penimbangan, Jembatan Timbang Harus kosong nunjuk NOL kg dulu, disini bisa saya simpulkan fungsi timbangan yang sebenarnya.
Baru bisa input data (NoPolisi,Customer,DLL)

- Tabel Data Transaksi dibuat PerBulan (otomatis)
Contoh: TRAN092019 transaksi bulan 09 tahun 2015
Sehingga nomer record kembali ke 1 jika ganti bulan dan tahun

- Bakup atau export data ke Drive lain (misal: Flashdisk) dilakukan oleh operator Level 1
File yang terbentuk BK092015.MDB (isinya seluruh data bulan jalan tsb)
File ini terproteksi oleh password
Password ini nanti saya berikan, sehingga bisa dibuka lewat Exel
Hal ini untuk menjaga keamanan file tidak terupdate dalam proses pengiriman ke kantor lain

Untuk pertama kali menjalankan program ini, lakukan:
1. pendaftaran operator level 1 atau 2 (dan merubah password standar dari saya)
2. mendata master

Tampilan menu Level 1:

Kedua sub menu “Data Transaksi dan Export” dan “Data Operator” akan aktif jika yang masuk operator level 1

Jadi daftarkan dulu operator yang anda percaya

Tampilan Transaksi Penimbangan

untuk ini koneksi dengan indicator timbangan jenis GSC, AND, PRESICA

Perhatikan angka 125 di atas, ini menunjukkan ada beban di timbangan, maka transaksi tidak bisa di lakukan, untuk itu, keluarkan beban dari timbangan, jika timbangan belum NOL, tekan tombol ZERO pada timbangan

Perhatikan form berikutnya

Pada posisi ini, timbangan NOL, input NoPol, suplier, material, bisa dilakukan

Masukkan beban di timbangan, angka akan nunjuk berat, tunggu sampai stabil, lalu click Ok

Berat terambil

Simpan data

Timbangan harus NOL

Petunjuk lainnya ada di buku standar STD001

MENU – Data Transaksi dan Expor oleh Level 1

Menu ini di gunakan untuk mencopy data dari file Induk ke luar (Flashdisk) dengan terproteksi oleh password

Perhatikan List Tabel Transaksi PerBulan TRAN092015 , TRAN102015 dst akan terbentuk otomatis

Pilih salah satu tabel transaksi
click Lanjut 1

lalu tampil form berikutnya

Flashdisk di Drive G dan masuk ke folder BAKUP

Click Drive List (Lingkaran atas)

Click Folder List (Lingkaran tengah), lalu click Proses Copykan (Lingkaran bawah)

Lakukan pengecekan file di folder G:\BAKUP jika file ada, pastikan benar

Anda boleh menghapus tabel transaksi

Membuka file yang di bakup lewat Exel / OpenOffice

Click File, Open, arahkan ke flashdisk, tempat file bakupnya

Rubah list Files of type : Access Database (*.mdb, *,mde)

tanya password, ini nanti diberikan ke orang yang ditunjuk sebagai penanggung jawab.

Setelah password di terima, maka

anda bisa mengolahnya sendiri

Tuesday, September 1, 2015

Info: Data Timbangan dikirim dengan jarak 1200m

Friday, August 28, 2015

External Display Timbangan via RS232

click Video:

Video ProgramAplikasi Jembatan Timbang V.19A

Buat Simulator LoadCell

Belajar Kalibrasi GSC SGW-3015S

Belajar Kalibrasi Indicator A12

Belajar Kalibrasi CAS CI-2001A/B

Belajar Kalibrasi A9+P

Instalasi Loadcell di Jembatan Timbang

dalam ruangan

nyala hijau, diluar ruangan, saat matahari terang

kedua display tersebut ukurannya sama

External Display ini input data rs232 continous dari timbangan digital
terdapat fasilitas untuk koneksi ke komputer, jadi data dari timbangan masuk ke display ini, lalu
dari display di koneksi ke komputer, dengan sistem seri.
3 pin dari display ini
1. Gnd
2. Rx
3. Tx

jadi untuk input dari timbangan Gnd Rx
untuk output ke komputer Gnd Tx
========================================

Perhatikan Gambar di bawah ini
bisa di simpulkan bahwa data rs232 itu dikoneksi secara seri bukan paralel

Ini Tampak Depan, Kedua display ini untuk di dalam ruangan

Data rs232 timbangan di kuatkan pakai IC232 (Box Hitam) bisa sampai

ke Display dengan kabel 2 roll (200m)

update: 28 Des 2015

Koneksi Grains Scale XK3190 - D2

Koneksi dengan Grains

Update: 10 Desember 2017

ok.....sekian

keyword
Weighing Software,weight Data Capture,Weight Data Capture Software,Software Solutions for Weighing Scales
Scale & Weighing Software,Truck Scale Software, Truck Scale Data Management Software
Weighing Systems software,Standard Version Windows Base Weighbridge Application Software
Digital Weighing Scale Weighbridge Software,software and scales
