Cek data RS232 Indicator pakai Software Gratisan (freeware)

click link Video di bawah ini

Video ProgramAplikasi Jembatan Timbang V.19A

Buat Simulator LoadCell

Belajar Kalibrasi GSC SGW-3015S

Belajar Kalibrasi Indicator A12

Belajar Kalibrasi CAS CI-2001A/B

Belajar Kalibrasi A9+P

Instalasi Loadcell di Jembatan Timbang

Sebelum menggunakan atau memesan program aplikasi timbangan, saya sarankan untuk mengecek, apakah indicator timbangan anda bisa di koneksi dengan komputer dengan baik via RS232

Untuk Cek Data RS232 dari timbangan, bisa juga mendownload Program Aplikasi Jembatan Timbang Versi.17A (Demo, Portable)


setelah anda download, Extact All, Jalankan TRUKDeMo17A.EXE
nah di menu "Utility" ada Menu "Serial Port, Baris Laporan, Jenis Tiket"
click tombol "Terminal untuk Cek data RS232 dari timbangan"
nah dari situ anda bisa mencoba coba sendiri...

Selain program di atas, juga ada di internet
Pada intinya, jika management berat indicator anda bisa dilakulan dengan program timbangan di komputer, maka fungsi dari tombol tombol yang ada di indicator anda tidak berfungsi kecuali tombol ZERO
Nah, seberapa mahal indicator anda ? , seberapa fanatik anda dengan suatu merk terkenal ? semua akan sia sia, jika sudah terkoneksi dengan komputer, dan semua di management program.

Dari pengalaman saya dari tahun 1996 sampai sekarang, saya lebih menyukai indicator yang menggunakan baterai 6 Volt , kenapa ?
Coba anda lihat sertifikat spesifikasinya jika membeli suatu LoadCell, di situ ada Max tegangan yang di ijinkan, yang pernah saya tahu di range 12 V s/d 24 Vdc
Nah jika indicator anda rusak, dia akan berhenti pada tegangan baterai, jadi LoadCell anda Aman
kecuali kena petir ya...ok itu hanya pendapat saya saja....

Indicator yang menggunakan baterai ini sekarang sudah banyak di jual di suplier timbangan
Contohnya: SGW3015, A12E, A9  dll

Oh..ya langsung saja....kembali ke topik

Yang Pertama pastikan di komputer anda ada port COM nya, cek DeviceManager, itu COM1

Pastikan indicator anda terkoneksi dengan COM1, lihat manual book nya

Yang ke dua Download software gratis, di sini saya pakai Eltima demo atau PuTTy

Eltima di      www.eltima.com

install, jalankan, lalu ikuti

Nah tampil data rs232 nya, itu format type AND4329, GST-9600, SGW3015, PRESICA

==========================================================

Saya lebih suka pakai  PuTTy
di sini contoh untuk 3 indicator: SGW3015S, A12E, A9   perhatian

Download PuTTy
www.putty.org
https://www.chiark.greenend.org.uk/~sgtatham/putty/latest.html

Pilih MSI windows Instaler, Pilih 32bit atau 64bit

Install, Jalankan

Jika anda tidak tahu baudrate indicator, jalanka berulang ulang putty dengan menginput kemungkinan baudrate:  300,600,1200,2400,4800,9600   dst, untuk mendapatkan data yang berpola dan bisa dilihat.

jika pada Window hitam tidak ada tampilan sama sekali, bisa di pastikan sinyalnya tidak ada, cek koneksi dan buku manualnya.

Ok pastikan indicator anda nyala dan rs232 ter koneksi di com1 mode Stream/Continous
Nanti akan tampil seperti ini

Koneksi PIN
SGW3015  -----------   PC Com1
Tx     2  -----------------  2 Rx
Gnd   5 -----------------  5 Gnd

A12E   -----------   PC Com1
Tx     5  -----------------  2 Rx
Gnd   1 -----------------  5 Gnd

A9   -----------   PC Com1         contoh ini, printer builtin tidak terpasang/tidak fungsi
Tx     7  -----------------  2 Rx
Gnd   8 -----------------  5 Gnd

Nah itu tidak menutup kemungkingan untuk merk lain, pada prinsipnya sama...

Ok, mudahkan, setelah pasti indicator anda bisa terkoneksi dengan PC, baru anda bisa memesan program timbangan ini...

Semoga bermanfaat
Sidoarjo, 17 Sept 2017

Belajar Kalibrasi Timbangan

keyword
Weighing Software,weight Data Capture,Weight Data Capture Software,Software Solutions for Weighing Scales
Scale & Weighing Software,Truck Scale Software, Truck Scale Data Management Software
Weighing Systems software,Standard Version Windows Base Weighbridge Application Software
Digital Weighing Scale Weighbridge Software,software and scales

Prog. Timbangan Jembatan 1x 2x + tarif jenis kend.

Program jembatan timbang  ini hampir sama dengan yang terdahuli

click link Video di bawah ini:

Video ProgramAplikasi Jembatan Timbang V.19A

Buat Simulator LoadCell

Belajar Kalibrasi GSC SGW-3015S

Belajar Kalibrasi Indicator A12

Belajar Kalibrasi CAS CI-2001A/B

Belajar Kalibrasi A9+P

Instalasi Loadcell di Jembatan Timbang


Tampilan menu baru
di master , sub Data Tara Truck untuk transaksi timbang 1x
sub Data Jenis Kendaraan dan Tarif

Master Tara Truck oleh Supervisor

Master Jenis Kendaraan dan tarif dengan kondisi Jam normal dan lembur serta hari minggu

Transaksi nya sama, pemilihan jenis kendaraan di sini harus dilakukan, dengan mengecek otomatis tarif yang berlaku sesuai kondisi jam yang di master

Laporan Global

Laporan pen Jenis Kendaraan

Ok. Sekian....


keyword
Weighing Software,weight Data Capture,Weight Data Capture Software,Software Solutions for Weighing Scales
Scale & Weighing Software,Truck Scale Software, Truck Scale Data Management Software
Weighing Systems software,Standard Version Windows Base Weighbridge Application Software
Digital Weighing Scale Weighbridge Software,software and scales

Software Jembatan Timbang V.17 C + harga/kg + Cash/Kredit

Software jembatan timbang ini hampir sama dengan versi 17 bawahnya, hanya saja ketambahan inputan harga dan cara pembayarannya cash / kredit

pertama login, nama operator dan password
di sini ada perubahan di tanggal, sudah ada nama hari nya

Tampilan menu , sama seperti versi 17 , ketambahan menu di transaksi Ganti Status Record,
menu ini di gunakan untuk merubah dari Cash ke Kredit atau sebaliknya, yang berhubungan dengan cara pembayaran tiap transaksi
untuk mengakses menu ini hanya supervisor level 1

Tampilan menu Transaksi Penimbangan
tampilan ini saat truck udah timbang ke 2 , dan netto sudah terhitung, jadi tinggal input harga per Kg dan cara pembayarannya Cash / Kredit
untuk tiket, hampir sama dengan yang versi.17 lalu, ketambahan harga per kg netto, total harga dan status cash/kredit

Untuk merubah status record Cash atau Kredit dilakukan di menu Transaksi, sub Ganti Status Record yang di lalukan oleh supervisor level 1
click range tanggal
click Lihat Data, keluar tabel
click NoRec, rubah di sampingnya, click Saya Ganti, selesai

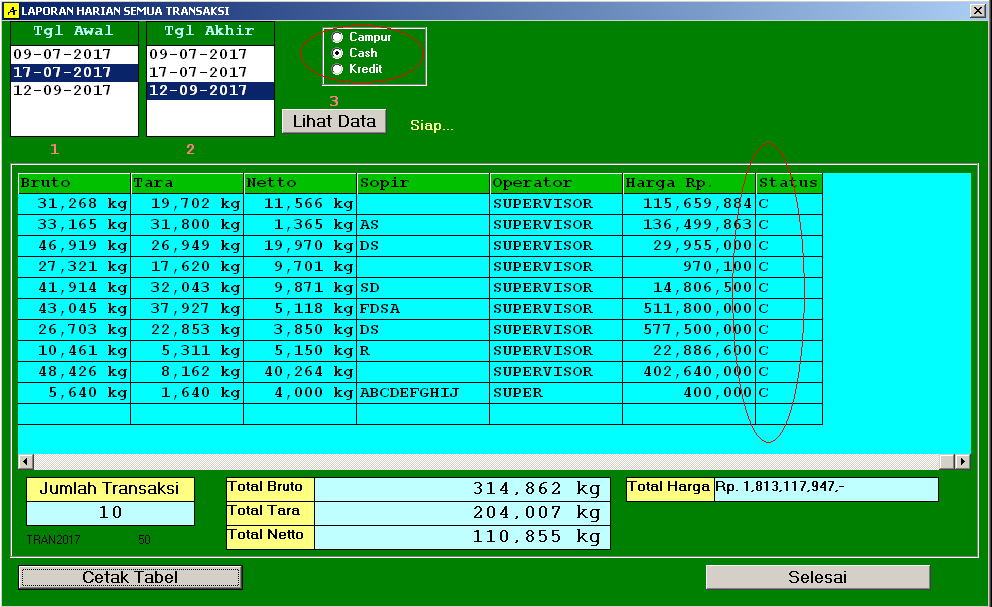

Untuk tiap laporan juga ketambahan filter status record: Campur, Cash, Kredit
ini salah satunya

Program ini sudah di pakai dan di aplikasikan salah satu pabrik di rembang sejak Juli 2017

Ok, demikain info programnya, tertarik....

keyword
Weighing Software,weight Data Capture,Weight Data Capture Software,Software Solutions for Weighing Scales
Scale & Weighing Software,Truck Scale Software, Truck Scale Data Management Software
Weighing Systems software,Standard Version Windows Base Weighbridge Application Software
Digital Weighing Scale Weighbridge Software,software and scales

Program Jembatan Timbang Versi 17A (+Video dulu)

Program Standar Jembatan Timbang Versi 17.A  (+ Video tutorial )

note: untuk versi ini di revisi ke V.19A
Video ProgramAplikasi Jembatan Timbang V.19A

Buat Simulator LoadCell

Belajar Kalibrasi GSC SGW-3015S

Belajar Kalibrasi Indicator A12

Belajar Kalibrasi CAS CI-2001A/B

Belajar Kalibrasi A9+P

Instalasi Loadcell di Jembatan Timbang

Kondisi program:
Program Full Versi, tanpa proteksi hardware, bekerja di windows XP,7,8,10  (32/64bit)
dengan syarat:
Nama Perusahaan,Alamat,Kota harus jelas untuk ter cetak di tiket dan laporan (lihat contoh tiket dibawah) dan bersifat permanent.
Anda bisa menginstall di sembarang komputer, asalkan ada port serialnya untuk konek dengan indicator timbangannya dan file single instaler SETUP.EXE tidak hilang/korup.

Program ini sudah multi user di dalam LAN (Local Area Network)
Artinya jika anda ingin melihat data laporan yang berada di komputer timbangan melalui komputer lain, maka hal itu bisa dilakukan.
Ok misal seperti ini:
1. PC Timbangan: install program jembatan timbang ini
2. PC Kantor: install program ini, cuma programnya jangan di jalankan, butuh file pendukungnya saja

3. PC Timbangan dan PC Kantor di koneksi dengan jaringan LAN

4. di PC Timbangan untuk folder hasil instalernya di share full, sehingga nanti terbaca di PC Kantor
5. di PC kantor, pakai explorer cari file TRUCK.EXE di PC timbangan, lalu create shortcut di desktop, jalankan, nah anda bisa lihat laporannya saja secara real time.
itu garis besarnya saja, untuk detailnya anda bisa konsultasikan dengan orang jaringan.

Prinsip utama program ini sama dengan program jembatan timbang standar yang terdahulu STD001
Jenis Transaksi: Penerimaan dan Pengiriman

Dengan berjalannya waktu, terdapat masukan masukan yang baik untuk membangun program ini
agar menjadi lebih sempurna dan mudah dalam pengoperasiannya serta ke akuratan data recordnya

Sehingga saya melakukan beberapa perubahan, yang di tujukan untuk mempermudah anda
sbb:

1. Proteksi record data master, tidak bisa dikoreksi/hapus, jika sudah dipakai untuk transaksi

2. ditransaksi penimbangan, untuk data belum timbang ke dua, ada tampilan tgl/jam dan berat

3. didalam filter filter data di Laporan, khususnya yang Per Suplier,PerCustomer,PerMaterial
   dan kombinasinya sesuai dengan jenis transaksi Penerimaan/Pengiriman
   di dalam penampilannya filter master hanya data yang terjadi sesuai dengan range tanggal terpilih
   jadi tidak ditampilkan semua data masternya
   ini untuk memudahkan anda dalam membuat laporan, dan menjawab pertanyaan
    a. Dengan range tanggal terpilih, dari Suplier mana saja ?
    b. Dengan range tanggal terpilih, ke Customer mana saja ?
    c. Dengan range tanggal terpilih, dari Suplier mana, terpilih , material apa saja ?
    d. Dengan range tanggal terpilih, ke Customer mana, terpilih , material apa saja ?

4. laporan penunjang keputusan - otomatis - kroscek
    laporan ini digunakan untuk men total otomatis transaksi yang terjadi pada range tanggal
    berdasarkan jenis transaksi penerimaan atau pengiriman
    jadi
    jika penerimaan, untuk mengetahui suplier mana saja dan material apa saja yg di suplai
    jika pengiriman, untuk mengetahui customer mana saja dan material apa saja yang dikirim
    dengan mentotal otomatis

    kesimpulannya, laporan ini adalah rangkuman hasil akhir transaksi yg terjadi.

5. di menu Utility
    a.  baudtare:300, 600, 1200, 2400, 4800, 9600
         jenis indicator yg dipakai via rs232 continous mode bisa untuk:
- Standar GSC/SGW/AND/PRESICA/FINE
- A7 / YHT-3
- A9
- A12E
- CAS (22byte)
- Rinstrum
- Sonic NI-7
- GRAINS
- Toledo/Fairbanks/USI-9A
- RiceLake
anda bisa memilih salah satunya, dan tentunya dengan konfigurasi yang sesuai

 Pertama kali program di jalankan, input operator dan password serta pastikan tanggal dan jam komputer benar

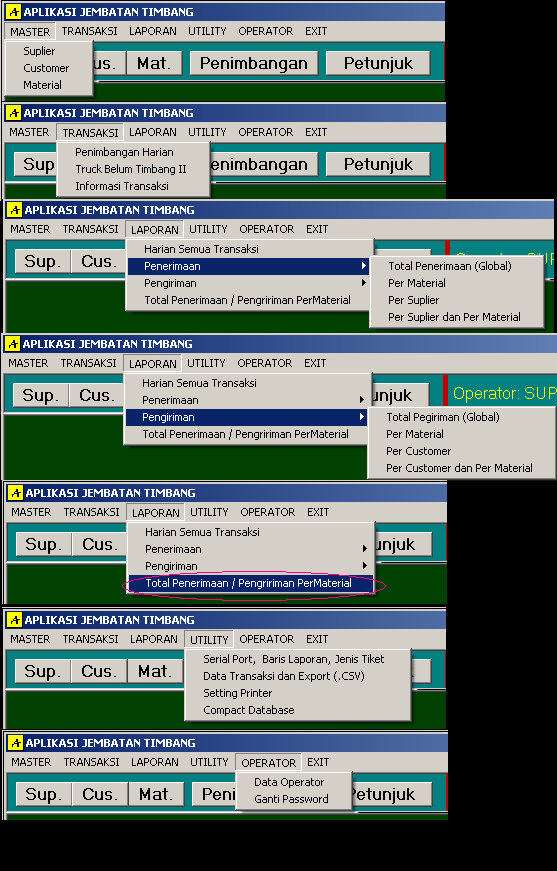

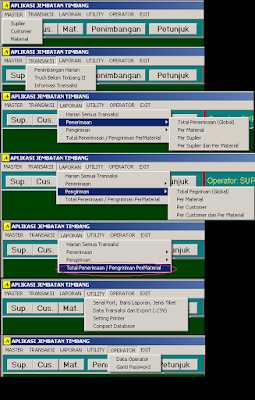

MENU MENU Program sbb:

MENU MASTER

terdapat disiplin data pada master, jika salah satu data sudah dipakai dalam transaksi penimbangan dan sudah tercetak struk,

maka data tersebut tidak bisa di edit atau di hapus

Master Customer (ada tambahan alamat untuk di tiket)

Master Suplier

Master Material

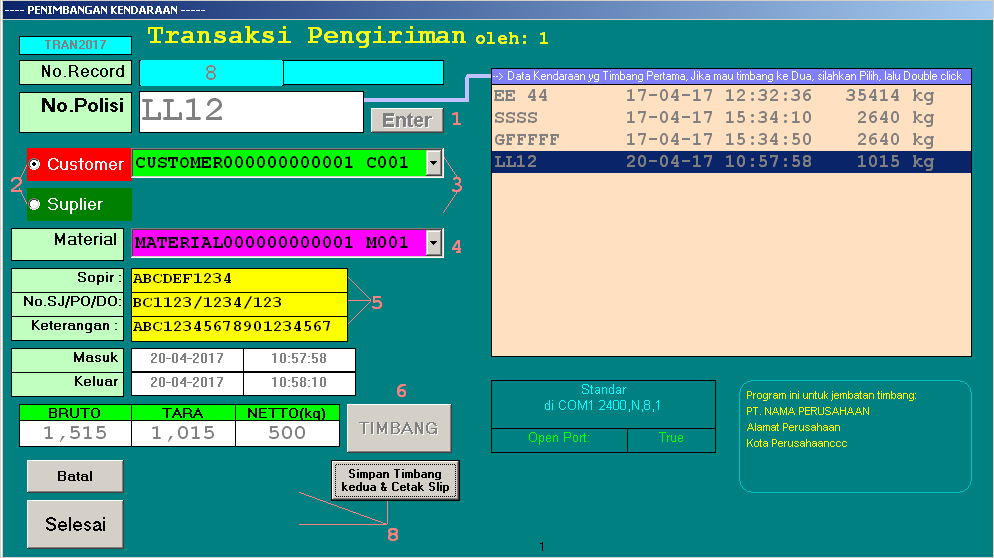

Transaksi Penimbangan

Peimbangan di lakukan 2 kali timbang untuk truck yang sama, dengan NoPolisi sebagai kuncinya untuk mengetahui timbang Pertama atau Kedua secara otomatis
untuk timbang Pertama truck bisa ISI atau KOSONG
untuk timbang Kedua truck bisa ISI atau KOSONG

bebas, nanti program yang membedakan bruto,tara,netto

terdapat tambahan: inputan No.SJ/DO/PO dan Keterangan     (baru)

Salah satu Menu Laporan

Filter data master Suplier dan Material yang tampil hanya yg terjadi transaksi sesuai range tanggal terpilih, jadi tidak di tampilkan semua, ini untuk memudahkan anda memilih

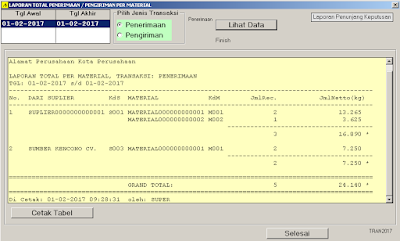

Laporan Penunjang keputusan dengan mentotal otomatis transaksi Penerimaan

Ini Pengiriman

    kedua laporan ini digunakan untuk men total otomatis transaksi yang terjadi pada range tanggal
    berdasarkan jenis transaksi penerimaan atau pengiriman
    jadi
    jika penerimaan, untuk mengetahui suplier mana saja dan material apa saja yg di suplai
    jika pengiriman, untuk mengetahui customer mana saja dan material apa saja yang dikirim

    dengan mentotal otomatis

Konfigurasi Serial Port, Jenis Indicator Timbangan, Jenis Tiket

Jenis Tiket: Standar Vertikal, Vertikal Besar, Memanjang ke kanan

Ok demikian untuk program jembatan timbang yang baru

update: Surabaya,Sidoarjo, 24 Maret 2017
