External Display Timbangan via RS232

click Video:

Video ProgramAplikasi Jembatan Timbang V.19A

Buat Simulator LoadCell

Belajar Kalibrasi GSC SGW-3015S

Belajar Kalibrasi Indicator A12

Belajar Kalibrasi CAS CI-2001A/B

Belajar Kalibrasi A9+P

Instalasi Loadcell di Jembatan Timbang

dalam ruangan

nyala hijau, diluar ruangan, saat matahari terang

kedua display tersebut ukurannya sama

External Display ini input data rs232 continous dari timbangan digital
terdapat fasilitas untuk koneksi ke komputer, jadi data dari timbangan masuk ke display ini, lalu
dari display di koneksi ke komputer, dengan sistem seri.
3 pin dari display ini
1.  Gnd
2.  Rx
3.  Tx

jadi untuk input dari timbangan Gnd  Rx
untuk output ke komputer Gnd Tx
========================================

Perhatikan Gambar di bawah ini
bisa di simpulkan bahwa data rs232 itu dikoneksi secara seri bukan paralel

Ini Tampak Depan, Kedua display ini untuk di dalam ruangan

Data rs232 timbangan di kuatkan pakai IC232 (Box Hitam) bisa sampai

ke Display dengan kabel 2 roll (200m)

update: 28 Des 2015

Koneksi Grains Scale XK3190 - D2

Koneksi dengan Grains


Update: 10 Desember 2017

ok.....sekian


keyword
Weighing Software,weight Data Capture,Weight Data Capture Software,Software Solutions for Weighing Scales
Scale & Weighing Software,Truck Scale Software, Truck Scale Data Management Software
Weighing Systems software,Standard Version Windows Base Weighbridge Application Software
Digital Weighing Scale Weighbridge Software,software and scales

Program Aplikasi Jembatan Timbangan Pabrik Pecah Batu Dengan Status: Penjualan atau Produksi

Program Aplikasi Jembatan Timbangan

Pabrik Pecah Batu

Dengan Status: Penjualan atau Produksi

Program timbangan untuk jembatan timbang

Cara Kerja Program ini :

Program ini hampir sama dengan program jembatan timbang standar (STD001) hanya saja ada tambahan

-         Saat transaksi timbang ke dua, operator memilih status dari material: “Penjualan atau Produksi”

-         Penambahan pilihan status pada laporan yang bisa di akses oleh level 1 (admin)

Jadi saat masuk pakai operator level 1 , maka bisa laporan menu admin:

Campur            (penjualan dan produksi)

Penjualan          saja

Produksi           saja

Jadi bisa mengetahui untuk masing masing kebutuhan

Untuk Penjualan Berapa Ton ?

Untuk Produksi Berapa Ton ?



Tampilan menu menunya:

Hampir sama dengan program standar jembatan timbang (STD001)

Hanya saja  ketambahan menu “Admin” untuk buat laporan terperinci, isi datanya sama

Untuk selain admin, laporan seperti biasa (STD001)

Disini ada tambahan Pilihan “STATUS TRANSAKSI UNTUK”

PENJUALAN atau PRODUKSI dan harus di pilih oleh operator timbangan semua level

Yang nanti akan berguna pada laporan dimenu Admin

Untuk laporan :

Jika operator level 2 dan 3 maka laporan seperti program STD001

 Jika operator level 1 , maka terdapat Menu Admin yang isinya sama dengan Laporan

Salah satu tampilan laporan menu admin

untuk laporan lainya, sama saja, hanya  saja ketambahan pilihan “Campur”,”Penjualan”,”Produksi” untuk filter data, hasil cetakkannya sama saja dengan STD001

Ok


keyword
Weighing Software,weight Data Capture,Weight Data Capture Software,Software Solutions for Weighing Scales
Scale & Weighing Software,Truck Scale Software, Truck Scale Data Management Software
Weighing Systems software,Standard Version Windows Base Weighbridge Application Software
Digital Weighing Scale Weighbridge Software,software and scales

Program Aplikasi Jembatan Timbangan Pabrik Pecah Batu Dengan Harga Per Ton dan Netto di External Display

Program Aplikasi Jembatan Timbangan

Pabrik Pecah Batu

Dengan Harga Per Ton dan Netto di External Display

Cara Kerja Program ini :

Program ini hampir sama dengan program jembatan timbang standar (STD001) hanya saja ada tambahan

-         Perhitungan Harga Per Ton dari Berat Netto

-         Angka Netto akan ditampilkan pada External Display Led Angka 4 inci lima digit

External display netto berada di luar ruangan untuk di fungsikan sebagai penunjuk berat bersih material

Supaya Sopir dapat melihat dari atas kendaraan, jadi sopir truk tidak perlu turun dari mobil untuk menanyakan berat muatannya.

Jika berat muatan kurang dari target, maka sopir akan masuk lagi ke plant untuk menambahi bobot
muatannya, dan operator program jembatan timbang membatalkan transaksi

            Jika berat muataan sesuai target, maka sopir akan memarkir mobil ditempatnya, dan sopir menuju ke

operator program timbangan untuk menyetujui transaksi.

Bisa di simpulkan maka  terjadi

1.      Efisiensi Waktu dan BBM, jadi semakian cepat sopir dalam mengambil keputusan, sehingga antrian
      semakin cepat, dan  BBM pun lebih irit karena kendaraan tidak nunggu lama lama.

2.      Umur jembatan timbang dan loadcell anda akan lebih panjang, karena kendaraan tidak berlama lama
      naik di jembatan timbang

Sebagaimana kita ketahui timbangan adalah alat penunjuk berat kilogram, sehabis kita pakai, pasti timbangan akan di kosongkan lagi.

Tampilan menu menunya:

Hampir sama dengan program standar jembatan timbang (STD001)

Tampilan Master Suplier,Customer,Material  (sama dengan STD001)

Seperti biasa

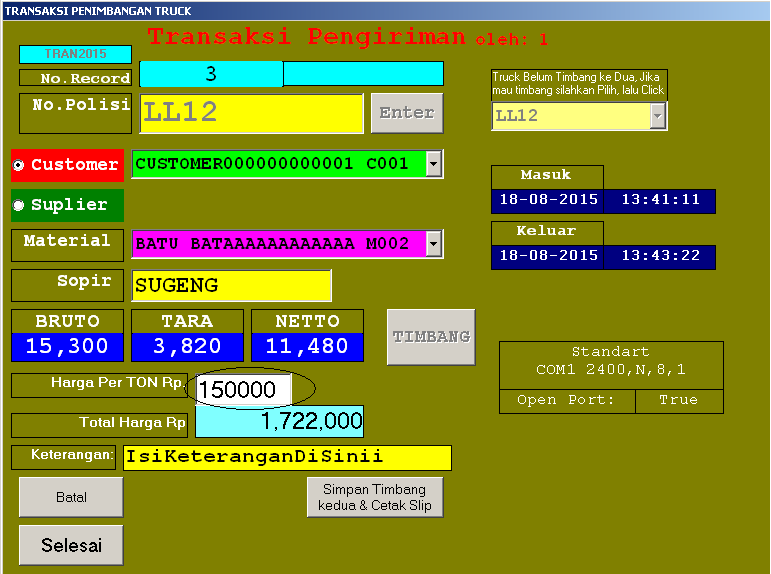

Truck NoPol: LL12 Timbang Kedua

Disini ada tambahan inputan “Harga Per TON Rp.”, inputkan sesuai kebutuhan

Jika tidak di kehendaki, kosongkan saja

Untuk berat Netto: 11,480  di atas nantinya akan tampil pada external display luar untuk Sopir

Tetapi di setting dulu pada menu Utility

Contoh Tampilan saat transaksi

Jadi Sopir tidak perlu turun dari mobil untuk mengetahui berat muatannya

Contoh Struk Tiket di scan

Sekian

keyword
Weighing Software,weight Data Capture,Weight Data Capture Software,Software Solutions for Weighing Scales
Scale & Weighing Software,Truck Scale Software, Truck Scale Data Management Software
Weighing Systems software,Standard Version Windows Base Weighbridge Application Software

Digital Weighing Scale Weighbridge Software,software and scales

Pertanyaan dan Jawaban solusitimbangan@gmail.com

Tanya Jawab

Maaf Kosong

Pesan dan Status Program

Kondisi Program

Program Timbangan yang anda miliki nantinya:

- Satu file instaler: setup.exe , tidak membutuhkan program pendukung lainnya
- File Setup.Exe bisa di kirim via WA
- Full versi, aktif selamanya, tanpa expired date
- Tanpa proteksi hardware, bisa di install di sembarang komputer: PC, Laptop, PC Tablet
- Bekerja di sistem operasi windows: XP, 7, 8, 10  (32 bit atau 64 bit) dengan Port COM aktif

- Pengambilan data Berat dari Timbangan langsung koneksi lewat RS232 dengan status berat
STABIL (artinya: jika berat timbangan belum stabil maka tidak bisa di ambil, tombol disable) dan jika sinyal data rs232 dari timbangan tidak ada maka berat tidak bisa di input manual)

- Tidak ada menu koreksi data, jadi data berat tidak bisa di Edit/manipulasi

- Keamanan Data Transaksi tersimpan di file yang terproteksi password, password ini tidak diberikan, sehingga file tidak bisa dibuka/diedit lewat program lain: acces, exel

- Penghubung keluar data transaksi, bisa di export ke format exel, oleh operator level 1

- Untuk Software Jembatan Timbang terdapat management operator Level 1 (supervisor) dan Level 2 (Operator)

- Yang anda dapatkan 2 cd, isinya sama, yang satu buat cadangan dan buku panduan operasional

Optional:
Jika komputer atau laptop anda tidak dilengkapi oleh port Serial RS232, anda bisa pakai USB to Serial supaya bisa konek dengan timbangan. saya sarankan merk BAFO, atau ZTEC
untuk komputer biasanya di tambahi card pci expres to serial


Software ini di buat dengan Microsoft Visual Studio 6.0

Ok. semoga bermanfaat...salam

17 Sept 2017 , Surabaya/Sidoarjo

Program Jembatan Timbang (Truk Timbang 1 kali atau 2 kali)

click Video:    Instalasi Loadcell

Program Aplikasi Jembatan Timbangan

Timbang 1x atau 2x

Cara Kerja Program ini :

Program ini hampir sama dengan program jembatan timbang standar (STD001) hanya saja ada tambahan

“Master Data Tara Truck”

Saat Transaksi penimbangan ada 2 status penimbangan

1. Truck Timbang SATU kali

Jika NoPol Truck sudah terdaftar di  Data Tara Truck, maka truck tsb ketika naik di jembatan timbang adalah truk yang bermuatan (Bruto) sedangkankan berat Tara nya di ambil dari Master Data Tara Truck tersebut dan langsung ketemu Netto serta cetak truck saat itu juga, jadi truck tersebut timbang sekali saja

Untuk Master Data Tara Truck di inputkan oleh operator level 1 (supervisor)

2. Truck Timbang DUA kali

Jika NoPol Truck tidak ada di Master Data Tara, maka truck tsb timbang DUA kali, seperti biasa

Tampilan menu menunya:

Hampir sama dengan program standar jembatan timbang (STD001)

Ketambahan menu “Data Tara Truck”, menu ini akan aktif jika pakai operator level 1

Tampilan Master Suplier,Customer,Material  (sama dengan STD001)

Tampilan Master Data Tara Truck

Untuk berat Tara (kg) di inputkan manual sesuai dengan Buku Kir atau berat kosongan dari timbangan

 Tampilan Transaksi Penimbangan

 TRUCK Timbang Satu Kali dan Dua Kali

Jika Truck Timbang Sekali

Perhatikan yang di lingkari kuning, jika NoPol di pilih dari master Tara, maka truck tsb Timbang sekali saja dan langsung cetak slip sudah ketemu nettonya

Jika Truck Timbang Dua Kali, transaksi seperi biasa

Untuk Struck tiket nya sama dengan standar STD001

Sekian
